変数周波数AC共鳴試験システム高電圧試験セット UHVサブステーションまたはGIS

商品の詳細:

起源の場所:	ニンポー、中国
ブランド名:	Ningbo Suntech Power
証明:	ISO9001
モデル番号:	CHX-4800KVA/200KV,400KV,600KV,800KV

お支払配送条件:

最小注文数量:	1単位
価格:	Negotiable
パッケージの詳細:	エクスポート標準木製ケース防煙用
受渡し時間:	45~60 営業日
支払条件:	T/T,L/C
供給の能力:	5セット / 2ヶ月

連絡先

詳細製品概要

試験原理:	変頻共鳴回路	使用:	現場 AC 耐電圧試験
デザインの特徴:	高電圧モジュール式試験炉,高Q値出力,複数の試験範囲	構成要素:	V/F電源,興奮トランスフォーマー,軽いモジュール式試験炉,そして電圧分割器
試験頻度:	30-300Hz	作業サイクル:	15分か60分
テスト正確さ:	1.5%以下ではない	出力波形:	良いシナス波
以下のための特別な:	UHV GIS,GIL,CT,PTの現場テスト	試験基準:	IEC60060-1:2010;IEC 62271-203:2011 GISについて
ハイライト:	AC共鳴高電圧試験セット , 可変的な頻度AC共鳴試験制度 , UHVサブステーション高電圧試験セット

変数周波数共鳴抵抗電圧試験セット高電圧試験セット UHVサブステーションまたはGIS

I. 適用:

This series of test system mainly aims at AC voltage withstand test of primary equipment of large capacitor and high voltage and can also satisfy field AC voltage withstand test of sorts of capacitance apparatusHV試験炉は,HVトランスフォーマー,GIS,SF6ブレーカーの電圧抵抗の要件を満たすだけでなく,組み合わせた連続並行パターンを使用します.相互インダクションとブッシングだけでなく,長距離XLPEケーブルも電力供給システムの改修と電気発電技術者の建造ユニットのための望ましい電圧に対応する試験装置である.

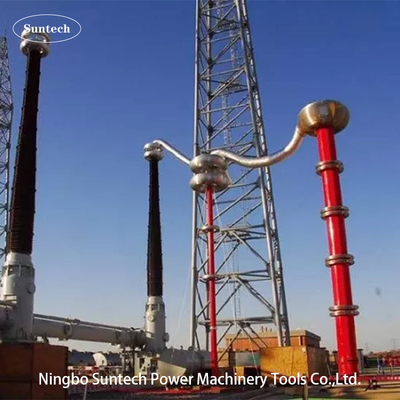

上記の画像は,Shanxi Jindongnanサブステーションのテストフィールドで5000KVA/1000KVの変数連鎖共鳴テストシステム,HVをテストするものです.
国内における1000KV級UHV線のGIS

適用対象
- 110KV,220KV,500KVクラスの長距離XLPEケーブル
-HV GISまたはGIL,HVコップリングコンデンサー,コンデンサー電圧トランスフォーマー 1000KV以上のクラス
- コンデンサを組み立てる (テスト周波数45~65Hz)

II. 主要な構成要素: (例えば4000KVA/1000KVの試験システム)

SN: 税理士	部品の名称	タイプと仕様	QTYは	各重量	各次元
1	変頻電源	FKVF-200kW/380V	1本	体重は180kg	7507001000mm
2	興奮トランスフォーマー	CQSB ((J) 200kVA	1本	1800kg	650650800mm
3	HV共鳴試験炉	CHX ((kf) -800kVA/200kV	5個	2800kg	D1200*H1250mm
4	容量分割器	TRF-1000kV/1000pF	1セット	体重は550kg	D350*H7600mm
5	特殊試験用アクセサリー		1セット

注記:1負荷電容器は,小負荷線がテストされているとき,またはテスト周波数を制御するためにアナログ負荷が必要なときにオプションになります.

2試験炉は,各部品の定位電圧の 150KV,200KV,250KV,300KV,350KV,400KVを,異なる試験対象の範囲または顧客の要求に応じて生産することができます.最大この連続セットでは,各HV原子炉の定位電流は1~15Aのオプションになります.,

3試験対象のフラッシュオーバーによって引き起こされる高周波ハーモニックを抑制し,超電圧に抵抗するために,EHVまたはUHVテストセットの特殊なHVダッピングインダクタンスがオプションである.

III 試験原則:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF:変速電源 T:興奮トランスフォーマー
L:試験炉 Cx:試験機器 MOA1: 雷止め器
C1,C2:電圧分割器 (C1は高電圧アーム,C2は低電圧アーム)

IV 一般的な技術データ:

システム試験モード: 変数周波数連帯
システムモデル:CHX-4000KVA/200KV,400KV,600KV,800KV,1000KV
入力電源: 380±10% (三相) 50Hz/60Hz
HV試験炉数: 4個
定数出力: 4000kVA
定数出力電圧: 200KV,400KV,600KV,800KV,1000KV
最大試験電圧: 最大200KV,400KV,600KV,800KV,1000KV
定数出力電流: 4A/単体または連続16Aまたは20A並列
周波数範囲:20Hz~300Hz
出力共鳴電圧波形:シナス波
出力波形のTHD: ≤1%
隔熱レベル:1.1倍未満で1分,正常を維持
作業サイクル: 60分指定電流の低状態でオプション
テストセットそのものの品質因数:Q≥60
温度上昇: 作業サイクルで,電流の正規下では65K未満
騒音レベル:70B以上ではない
原子炉構造:油浸し型,エポキシチューブ・シリンダー型

V.技術的特徴と利点

モジュール式設計で,原子炉を並列連結できる.幅広い用途.
動作周波数範囲:20〜300Hz
高品質因子値:Q ≥100 (f=20Hzの場合) 大熱容量,低温上昇,長時間
継続的なパフォーマンス期間
標準的な試験トランスフォーマーよりも小さいサイズと重量でフィールドテストに便利です.
出力電圧の波形はシナス波で,波形偏差因子 ≤ 1%
この装置は,特別な試験車両とコンテナを一緒に装備することができます.
PDフリーデザインはオプションです

VI. メインの測定・制御ソフトウェアパネル:

Portable Variable Frequency Resonant Withstand Voltage Test Set

VII.アクセサリー

配件箱
電源の入力ケーブル
電源の出力ケーブル
興奮変圧器の出力ケーブル
システム接地ケーブル
原子炉の並行ケーブル
HV計測ケーブル (電圧分割器の信号出力ケーブル)
HV出力ケーブル (分割する原子炉,分割する物体)
分隔器の支柱
試験炉と分割装置のコロナリング
最終試験報告書,品質証明書,使用説明書,梱包リストが提供されています.

VIII その他の典型的なモデル

1 123KV~300KVクラスGISの現場交流低圧試験

モデル	定数電圧	定数出力電流	定数出力	適用する (45Hzから開始)
CHX-400KVA/200KV,400KV	200KV*2	2A@200KV	400KVA	123KV以下のGISクラス
		1A@400KV		300KV以下のGISクラス
CHX-800KVA/200KV,400KV	200KV*2	4A@200KV	800KVA	123KV以下のGISクラス
		2A@400KV		300KV以下のGISクラス
CHX-1000KVA/200KV,400KV	200KV*2	5A@200KV	1000KVA	123KV以下のGISクラス
		2.5A@400KV		300KV以下のGISクラス
CHX-2000KVA/200KV,400KV	200KV*2	10A@200KV	2000KVA	123KV以下のGISクラス
		5A@400KV		300KV以下のGISクラス
特別要求は注文でできます

2145KV~362KVクラスのGISの現場交流電圧試験

モデル	定数電圧	定数出力電流	定数出力	適用する (45Hzから開始)
CHX-500KVA/250KV,500KV	250KV*2	2A@250KV	500KVA	145KV以下のGISクラス
		1A@500KV		362KV以下のGISクラス
CHX-1000KVA/250KV,500KV	250KV*2	4A@250KV	1000KVA	145KV以下のGISクラス
		2A@500KV		362KV以下のGISクラス
CHX-2000KVA/250KV,500KV	250KV*2	8A@250KV	2000KVA	145KV以下のGISクラス
		4A@500KV		362KV以下のGISクラス
CHX-3000KVA/250KV,500KV	250KV*2	12A@250KV	3000KVA	145KV以下のGISクラス
		6A@500KV		362KV以下のGISクラス
特別要求は注文でできます

3 について170KV~550KVクラスGIS 現場交流型低圧試験

モデル	定数電圧	定数出力電流	定数出力	適用する (45Hzから開始)
CHX-1200KVA/300KV,600KV	300KV*2	4A@300KV	1200KVA	170KV以下のGISクラス
		2A@600KV		550KV以下のGISクラス
CHX-1800KVA/300KV,600KV	300KV*2	6A@300KV	1800KVA	170KV以下のGISクラス
		3A@600KV		550KV以下のGISクラス
CHX-2400KVA/300KV,600KV	300KV*2	8A@300KV	2400KVA	170KV以下のGISクラス
		4A@600KV		550KV以下のGISクラス
CHX-3600KVA/300KV,600KV	300KV*2	12A@300KV	3600KVA	170KV以下のGISクラス
		6A@600KV		550KV以下のGISクラス
CHX-4800KVA/300KV,600KV	300KV*2	16A@300KV	4800KVA	170KV以下のGISクラス
		8A@600KV		550KV以下のGISクラス
特別要求は注文でできます

4 について123KV~800KVクラスGIS 現場 AC hipotテスト

モデル	定数電圧	定数出力電流	定数出力	適用する (45Hzから開始)
CHX-2400KVA/200KV×4	800KV	12A@200KV	2400KVA	123KV以下のGISクラス
		6A@400KV		300KV以下のGISクラス
		3A@600KV		550KV以下のGISクラス
		3A@800KV		800KV以下のGISクラス
CHX-3600KVA/200KV×4	800KV	13A@200KV	3600KVA	123KV以下のGISクラス
		9A@400KV		300KV以下のGISクラス
		4.5A@600KV		550KV以下のGISクラス
		4.5A@800KV		800KV以下のGISクラス
CHX-4800KVA/200KV×4	800KV	24A@200KV	4800KVA	123KV以下のGISクラス
		12A@400KV		300KV以下のGISクラス
		6A@600KV		550KV以下のGISクラス
		6A@800KV		800KV以下のGISクラス
特別要求は注文でできます
