起源の場所: | ニンポー、中国 |
ブランド名: | Suntech Power |
証明: | ISO9001,CCC |
モデル番号: | ACSR |
最小注文数量: | 3000M |
---|---|
価格: | Get the newest price |
パッケージの詳細: | Iro木のドラム |
受渡し時間: | 10-15仕事日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 3000ton/month |
名前: | 低電圧の電力ケーブル | 中心: | マルチコア |
---|---|---|---|
適用: | 頭上式伝達および配分 | 材料: | アルミニウム鋼鉄コンダクター |
使用法: | 高い抗張鋼鉄繊維 | 標準: | BS IEC ASTM DIN |
ハイライト: | アルミニウム コンダクターの合金によって補強されるコンダクター,電気伝達裸のコンダクター ケーブル,鋼鉄繊維ACARのコンダクター |

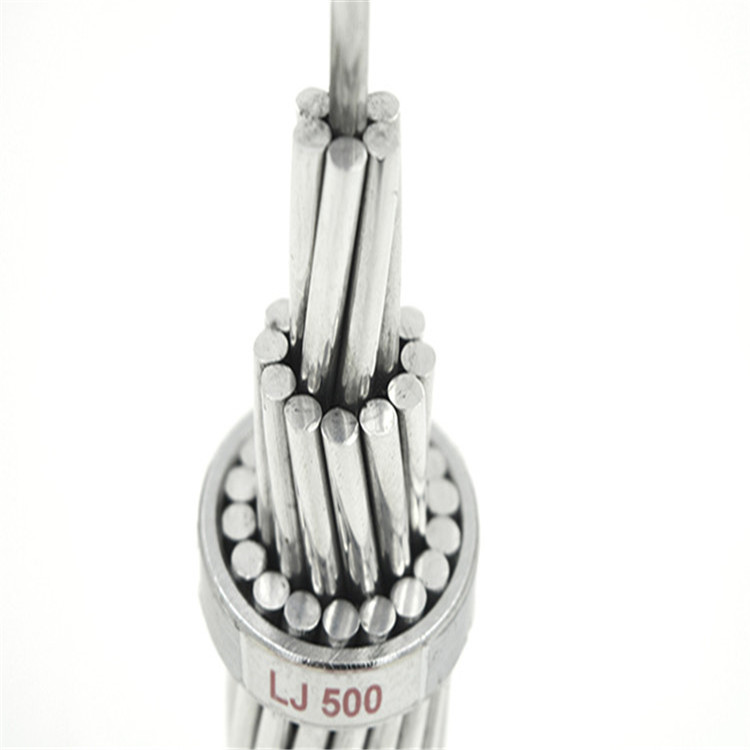

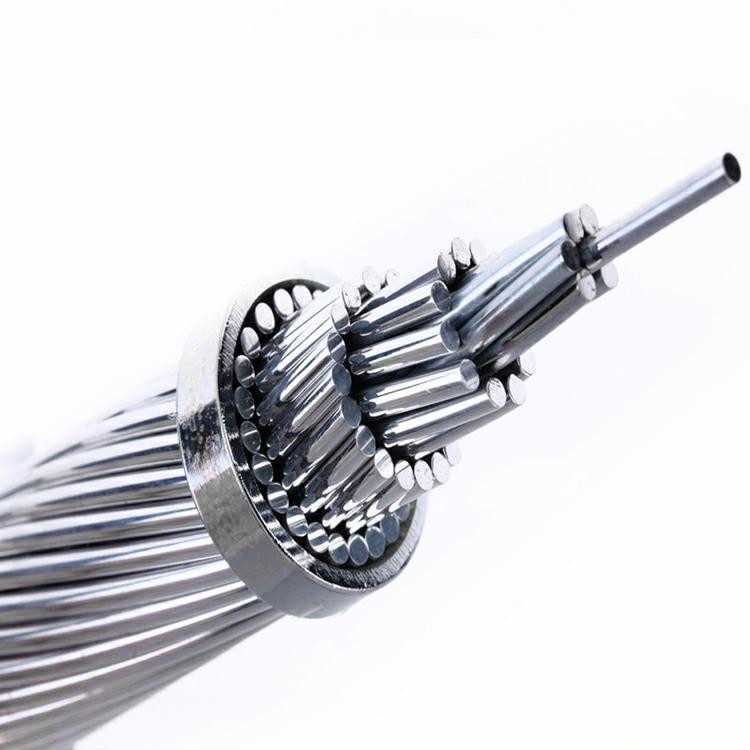

アルミニウム コンダクターの合金はACARのコンダクター電気伝達ケーブルを補強した
1.Product記述
補強されるアルミニウム コンダクターの合金は高力アルミニウム-マグネシウム-のアルミニウム1350の集中的に座礁させたワイヤーによって(ACAR)ケイ素(AlMgSi)の合金の中心形作られる。Aluminum1350及びAlMgSiの合金のワイヤーの数はケーブル設計によって決まる。一般的な設計が構成するけれどもAlMgSiの合金の繊維の座礁させた中心は、ある特定のケーブルの構造でアルミニウム1350の繊維中の層で、AlMgSiの合金の繊維のワイヤー配ることができる。
ACARは同等のACSR、AACまたはAAACと比べてよりよい機械および電気特性を持っている。従って機械および電気特性間の非常によいバランスはACARにampacity、強さおよびライト級選手がライン設計の主要な考察である最もよい選択をする。これらのコンダクターは頭上式伝達および配分ラインで広く使用される。
Midalは非返却できる木/鋼鉄巻き枠または返却できる鋼鉄巻き枠のACARを製造し及び供給できる。
標準的なBS 215に基づくACSRの技術特性
記号名 | わずかなアルミニウム区域 | 座礁およびワイヤー直径 | アルミニウムの部門別区域 | 総部門別区域 | およそ全面的な直径 | およそ多く | 20ocの計算されたD.Cの抵抗 | 計算される負荷を壊す | |
Al | 鋼鉄 | ||||||||
mm2 | No./mm | mm2 | mm2 | mm | kg/km | オーム/km | kN | ||
ウサギ | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
犬 | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
オオカミ | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
ディンゴ | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
オオヤマネコ | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
シマウマ | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
標準的なASTM B 232に基づくACSRの技術特性
記号名 |
体言 AWG/MCM |
座礁およびワイヤー直径 | アルミニウムの部門別区域 | 総部門別区域 | およそ全面的な直径 | およそ多く | 20ocの計算されたD.Cの抵抗 | 計算される負荷を壊す | |
Al | 鋼鉄 | ||||||||
No./mm | mm2 | mm2 | mm | kg/km | Ω/km | kN | |||
トルコ | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
白鳥 | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
すずめ | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
ロビン | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
ワタリガラス | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
ウズラ | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
2.Application
ACSR、AAC、AAACのさまざまな電圧レベルの送電線で広く利用されたASCSR&ACARのコンダクター。それらに単純構造、便利な取付けおよび維持のようなよい特徴があるので、ラインのための安価、大きい伝達容量はおよび川および谷等の架空線路を渡って置くことのためにまた適している。
3.Standard
ACARはMidalによって満たすか、または超過するASTM、AS、BS、CSA、DIN、IEC、NFC、SS -等のようなすべての国際規格の条件を製造した
4.Characteristics
PACKAGING&SHIPPING
顧客のための別のパッケージ選ぶため!
私達の電気ケーブルの輸出パッキングは特にプロダクトの質がないあることを保障するためになされる 交通機関の間に影響を与えられる。私達の電気ケーブルはパッキングのために電気ケーブルの車輪、tを使用している彼 車輪はすべてに鋼鉄、鉄骨フレームおよび燻蒸された木、または燻蒸された木の箱のどちらである場合もある。私達はの配達の間にケーブルの別の長さのためにそこに保障するのに別のパッキングを、である問題使用していない プロダクト。
1. 車輪の直径が2つより長ければ メートル、私達はプロダクトを詰めるのにすべての鋼鉄車輪を使用している
2. 車輪の直径が1.4metersに1.8metersの間にあれば、私達は鉄骨フレームを燻蒸されて使用して、 プロダクトを詰める木。
3. 車輪の直径が1.4metersよりより少なくあれば、私達はプロダクトを詰めるのに燻蒸された木の車輪を使用する
4. ケーブルの電線そして少しのパッキングのために、私達は燻蒸された木箱を使用する 詰まるため。
