| 起源の場所: | ニンポー、中国 |
| ブランド名: | Suntech |
| 証明: | ISO9001,CCC |
| モデル番号: | ACSR |
| 最小注文数量: | 1000M |
|---|---|
| 価格: | Get the newest price |
| パッケージの詳細: | 輸出された木の箱か容器 |
| 受渡し時間: | 15〜20営業日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力: | 3000ton/month |
| 名前: | アルミニウム コンダクターの鋼鉄は補強した | タイプ: | 裸 |
|---|---|---|---|
| 使用法: | 送電線 | 絶縁材: | いいえ |
| 評価される電圧: | 220kv | コンダクター: | AAC/ACSR/AAAC |
| ハイライト: | 裸のAcsrのアルミニウム コンダクターの鋼鉄は補強した,頭上式の裸アルミニウム ケーブル,鋼鉄はすべてのアルミ合金のコンダクターを補強した |
||

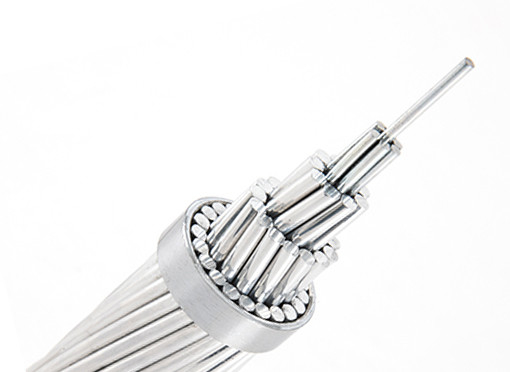

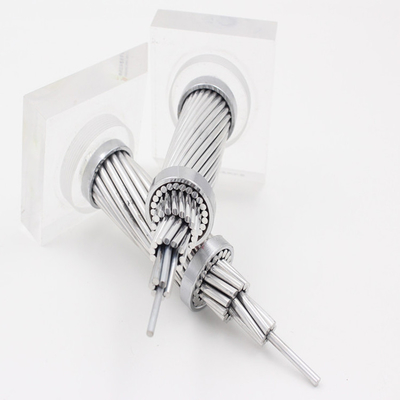

鋼鉄が（ACSR）電流を通された鋼線の中心の堅い引き分け1350-H19アルミニウム ワイヤーの1つ以上の層の集中的に座礁させたコンダクター補強したアルミニウム コンダクターはである。中心はまたはサイズによって座礁させて単一ワイヤーである場合もある。鋼鉄中心ワイヤーは腐食防止のためにクラスA、BまたはクラスCの亜鉛めっきで利用できる。付加的な腐食防止はグリースが付いている完了されたコンダクターの中心か注入へ利用できる直通グリースの適用である。
ACSRのコンダクターの鋼鉄そしてアルミニウムの割合は各適用によって要求される機械強さおよび現在の収容量に基づいて選ぶことができる。
ACSRのコンダクターは経済、確実性および好ましい強さ/重量の比率の記録のために確認される。ACSRのコンダクターは鋼鉄の高い引張強さそして険しさとアルミニウムの軽量およびよい伝導性を結合する。ライン設計では、これは他のほとんどのタイプの頭上式のコンダクターを獲得可能より高圧、より少ない弛みおよび長い径間長に与えることができる。
Midalの製造および使い捨ての木/鋼鉄巻き枠または返却できる鋼鉄巻き枠のACSRを顧客の要求によって供給するため。
標準的なBS 215に基づくACSRの技術特性
| 記号名 | わずかなアルミニウム区域 | 座礁およびワイヤー直径 | アルミニウムの部門別区域 | 総部門別区域 | およそ全面的な直径 | およそ多く | 20ocの計算されたD.Cの抵抗 | 計算される負荷を壊す | |
| Al | 鋼鉄 | ||||||||
| mm2 | No./mm | mm2 | mm2 | mm | kg/km | オーム/km | kN | ||
| ウサギ | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
| 犬 | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
| オオカミ | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
| ディンゴ | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
| オオヤマネコ | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
| シマウマ | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
標準的なASTM B 232に基づくACSRの技術特性
| 記号名 |
体言 AWG/MCM |
座礁およびワイヤー直径 | アルミニウムの部門別区域 | 総部門別区域 | およそ全面的な直径 | およそ多く | 20ocの計算されたD.Cの抵抗 | 計算される負荷を壊す | |
| Al | 鋼鉄 | ||||||||
| No./mm | mm2 | mm2 | mm | kg/km | Ω/km | kN | |||
| トルコ | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
| 白鳥 | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
| すずめ | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
| ロビン | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
| ワタリガラス | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
| ウズラ | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
