起源の場所: | ニンポー、中国 |
ブランド名: | Suntech |
証明: | ISO9001,CCC |
モデル番号: | ACSR |
最小注文数量: | 2000m |
---|---|
価格: | Negotiation |
パッケージの詳細: | 輸出された木の箱か容器 |
受渡し時間: | 10-15仕事日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 3000ton/month |
名前: | アルミニウム コンダクターの鋼鉄は補強した | タイプ: | 裸 |
---|---|---|---|
適用: | 送電線 | 絶縁材: | いいえ |
標準: | 州の格子、動力火車 | 材料: | アルミニウム |
ハイライト: | ACSRの裸アルミニウム ケーブル,鋼鉄はアルミ合金のコンダクターを補強した,送電線裸アルミニウム コンダクター |

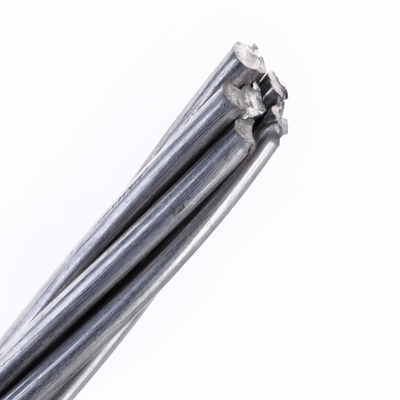

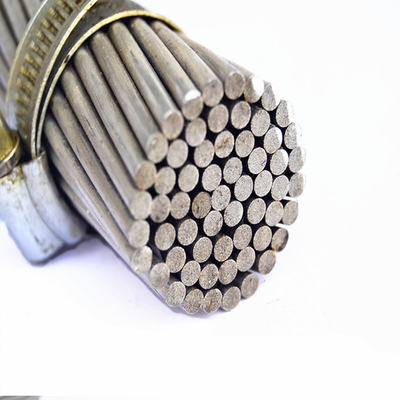

裸aac/acsr/aaacのコンダクター
1つの適用
(AACおよびACSR)それらに単純構造、便利な取付けおよびずっと維持のようなよい特徴があるのでさまざまな電圧レベルの送電線で広く利用されている、安価大きい伝達容量は。そしてそれらは川の谷および特別で地理的な特徴がある場所を渡って置くことのためにまた適している。
2つのサービス性能
空気のコンダクターのための(1).Theの許された長い間の実用温度は70ocである。
まれな気候が重い氷域の起こって、氷の適用範囲率の低速こと(2).Underは状況、弛みの最も低いポイントのケーブルの最も大きい圧力短時間の有害な力の60%を超過するべきではない。
(3).Whenの接続のコンダクターは、接続の管の傾斜の側のコンダクター顕著である。さもなければ、作動のコンダクターの力は平衡を失う。コネクターがあった後、接続の管moisture-proofニスによって腐食からそれを保護するために塗られるべきである取付けなさい。
標準的なBS 215に基づくACSRの技術特性
記号名 | わずかなアルミニウム区域 | 座礁およびワイヤー直径 | アルミニウムの部門別区域 | 総部門別区域 | およそ全面的な直径 | およそ多く | 20ocの計算されたD.Cの抵抗 | 計算される負荷を壊す | |
Al | 鋼鉄 | ||||||||
mm2 | No./mm | mm2 | mm2 | mm | kg/km | オーム/km | kN | ||
ウサギ | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
犬 | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
オオカミ | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
ディンゴ | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
オオヤマネコ | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
シマウマ | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
標準的なASTM B 232に基づくACSRの技術特性
記号名 |
体言 AWG/MCM |
座礁およびワイヤー直径 | アルミニウムの部門別区域 | 総部門別区域 | およそ全面的な直径 | およそ多く | 20ocの計算されたD.Cの抵抗 | 計算される負荷を壊す | |
Al | 鋼鉄 | ||||||||
No./mm | mm2 | mm2 | mm | kg/km | Ω/km | kN | |||
トルコ | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
白鳥 | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
すずめ | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
ロビン | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
ワタリガラス | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
ウズラ | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
