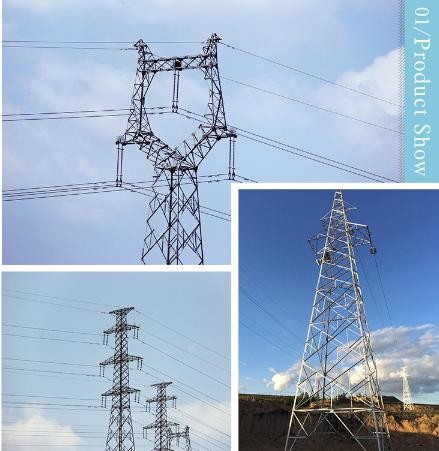

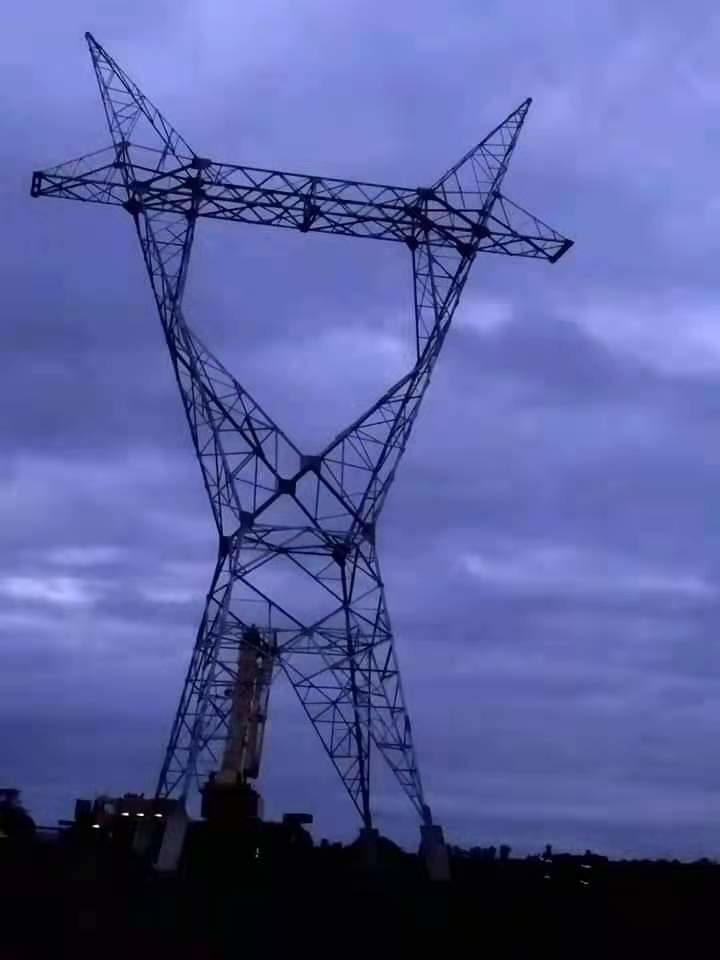

ASTM123 230KV 400KVは頭上式の送電線のための鋼鉄タワーに格子をつける

ASTM123 230KV 400KVは頭上式の送電線のための鋼鉄タワーに格子をつける

  • ASTM123 230KV 400KVは頭上式の送電線のための鋼鉄タワーに格子をつける
  • ASTM123 230KV 400KVは頭上式の送電線のための鋼鉄タワーに格子をつける
ASTM123 230KV 400KVは頭上式の送電線のための鋼鉄タワーに格子をつける
商品の詳細:
起源の場所: 中国
ブランド名: Suntech
証明: ISO
モデル番号: 鋼鉄タワー
お支払配送条件:
最小注文数量: 1つのタワー
価格: Get the latest prices
パッケージの詳細: 輸出された容器
受渡し時間: 沈殿物の後の35日
支払条件: L/C、T/T
供給の能力: 1年ごとの100000のメートル トン/メートル トン
連絡先
詳細製品概要
名前: 格子タワー Material Type: Steel Q355/Q255
Usage: Steel Transmission Tower 適用: 送電線タワー
電圧等級: 10KVへの800KV Wind Speed: 120KM/H
ハイライト:

230kv Lattice Steel Towers

,

ASTM123 Lattice Steel Towers

,

400kv Transmission Line Tower

頭上のASTM123 230kvの格子鋼鉄タワー400のKvの送電線タワー



速い細部:

電力230kvは送電線タワーの鋼鉄電気棒30m 400のkvの頭上にそびえている

製品の説明

製品名
電力230kvは送電線タワーの鋼鉄電気棒30m 400のkvの頭上にそびえている
材料
転がされた鋼鉄
顧客の要求によって
標準
ISO9001:2008年
材料
鋼鉄Q235B/Q345B/Q420
溶接の標準
AWSD1.1
亜鉛めっきの標準
ASTM123
使用法
送電および配分

指定:
製品の機能:

従来の送電線装置として、角度の鋼鉄タワーに、設計コードの特徴が広く利用されたある、分野技術は、異なった間隔で、成長している別の電圧レベル示している利点および一般的な適用の可能性を

送電線タワーの設計は、タイプのコンダクターおよび地球ワイヤー、風の地帯、偏差角度および材料仕様書左右される。これらのタワーは腐食から鋼鉄を保護するために電流を通される。電流を通すコーティング厚さはタワーの位置で天候状態によって決まる。



鋼鉄等級
角度の鋼鉄:ASTM A572 GR50への同じ中国の鋼鉄Q345B、
他の網、および版および角度の鋼鉄に重点を置かないため固定する:ASTM A36への同じ中国語Q2230B、
版:ASTM A572 GR50への同じ中国の鋼鉄Q345B、
ボルト:中国の等級6.8およびASTM A394に類似した8.8、
A)角度のための次元そして許容はGB/T1591-1994に従ってある

B) ASTM A 123に類似したGB/T 13912-2002に従う熱いすくいの亜鉛めっき、
C)溶接はAWS D1.1またはCWBの標準に従って性能である



電圧:送電装置/電気送電線山形鋼タワーの等級:35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV



私達の伝達タワーのための製作プロセスはここにある;但し、党は両方とも合わせるかどの標準をすべてのデッサンを論議し、すべての店のデッサン、技術仕様を確認しなければなり。大量生産の前に、私達は私達の顧客から受け取ったすべての署名された公認の店のデッサンおよび技術的な文書をなる。

私達の製作は建築業者によって準備され、エンジニアが承認した詳細図との厳密な調和にある。製作は店アセンブリおよびテストの承認の後で始まる。

せん断 :せん断および切断はおよび完了が端正に終わった後見るために露出される仕事のすべての部分注意深く行われる。手動で導かれた切断トーチは使用されない。
B:厚の13 (か12) mm上のすべての材料は冷たい鋸で挽かれたまたは機械炎の切口である。
C:収穫するか、またはせん断はのまたはより少なく物質的な厚さ13のmmのために許可される。
高い収穫の鋼鉄のフレーム切断はわずかのに切られるべき部品を切断炎を渡すことによって予備加熱する操作を先行される。
すべてのflame-cut端はきれいひかれる。
曲がること 私達の会社は曲がるmachinceをowaned。もっとFrether、私達は顧客の条件に従って熱い曲がるか、または冷たい曲がることのタワーを製造してもいい。
溶接 溶接は事前許可がエンジニアから得られなかったら行われない。
溶接はコンダクターのためのタワーの接続ポイントで、盾ワイヤー、絶縁体または準アセンブリまたはブラケット許可されない
副打つこと 構造スチールのすべての穴は公認のデッサンの大型に厚さ10以下のmmの通知がなければ打たれるかもしれない。交差腕の厚さおよび張力メンバーのドリル孔としてデッサンおよび構造スチール10のmmのすべての穴はまたは多くで示されている穴あきか、または副打たれ、そして広がる。

すべての穴は端整、引き裂かれるか、または崖っぷちなしにである。すべてのぎざぎざは広がるか、またはあくことに起因して取除かれる。すべての穴はメンバーに円柱そして垂直である。

必要に応じて穴のゆがみを避けるために、くねりのポイントの近くの穴は曲がることの後でなされる。
打つこと 大型へ打つことのために、穿孔器の直径はボルトのわずかな直径より大きく1.0 mm、ダイスの直径は穿孔器の直径より大きい1.5mm以上ない。副打つことのために、穿孔器の直径はボルトのわずかな直径より小さく4つのmm、ダイスの直径は穿孔器の直径より大きい2つ以下のmm。広げられた仕事のために副打つことは穴の周囲で穿孔器の表面を広げなかった後そのようなそれ現われるである
穴のサイズ 穴が広がるか、またはあくところに、終了する穴の直径は1.0 mmとボルトのわずかな直径より大きくない。
電流を通すこと GB/T 13912-2002またはASTMの指定A 123の最も最近の修正に従って製作の後で電流を通されたすべての材料はhot-dipである。
裸の点のために拒絶されるか、または他のコーティングの欠陥が除去され、再電流を通される材料、または光沢が無い区域は公認方法によって塗り直される。
電流を通すプロセスによって歪んだ形再び巻かれるか、によっておよびすべての版はまたは押されることまっすぐになる。保護層を傷つける材料はある意味では槌で打たれないし、他ではまっすぐにならない。
承認はエンジニアから電流を通すことが建築業者の植物の外でされれば保証される。
すべての電流を通された鋼鉄仕事は白い貯蔵の汚れから電流を通すことに続く公認の解決の処置の使用によって保護される。
パッキング 私達のプロダクトは重量があなたの条件に従って2~3 MTまたはである複数の束に詰まる。



熱いすくい

電流を通すこと

標準 鋼鉄thickness/mm

中間のコーティング

thickness/μm

金属

要素

内容

ポーランド人 シャフト、十字

arms&bolted

付属品

ASTM A123/

A123M-15 AS/

NZS 4680

>6 85 Mn 0.25%-0.40%
<3-6>70
1.5-3 55 CU <0>
<1>55
ボルト、nuts&washers GB/T 5267.3-2008 ___ ≥ 54 P <0>
(ISO 10684-2004)
基礎ボルト

ASTM A153/

A153M-09

___ ≥ 54 S <0>



ASTM123 230KV 400KVは頭上式の送電線のための鋼鉄タワーに格子をつける 0
