起源の場所: | ニンポー、中国 |
ブランド名: | Suntech |
証明: | ISO |
モデル番号: | FZ (R) N21-40.5 |
最小注文数量: | 1セット |
---|---|
価格: | Negotiation |
パッケージの詳細: | 箱の輸出 |
受渡し時間: | 支払の後の25-30日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン、MoneyGram |
供給の能力: | 1ヶ月あたりの6000pcs |
名前: | 交流負荷スイッチ | 高度: | 1000M以下 |
---|---|---|---|
周囲温度: | -40℃-+40℃ | 使用法: | 電気場所 |
ハイライト: | リモート・コントロール真空の負荷壊れ目スイッチ,40.5KV真空の負荷壊れ目スイッチ,40.5KV屋内負荷壊れ目スイッチ |

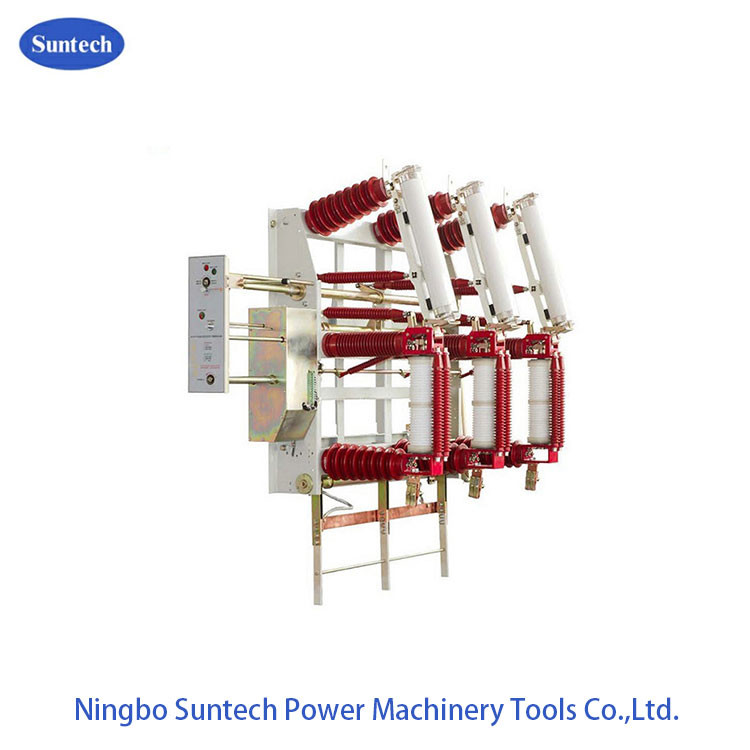

40.5KVリモート・コントロール高圧AC屋内真空の負荷壊れ目スイッチ
FZ (R) N21-40.5D 40.5 kVの50のHzそして評価される電圧のAC頻度とのパワー系統で屋内高圧AC真空の負荷スイッチ ヒューズの組合せ(短いのための「組合せ」)が負荷流れ、積み過ぎの流れおよび短絡の流れを壊すのに使用されている。それは頻繁作動する制御、oilfree、手入れ不要のための保護を必要とする場所に特におよびリング ネットワークの電源の単位および末端の電源の変圧器適用する。
組合せは頻繁な操作のための大きい破損容量によって、高い安全および安定性、長く電気生命、サポート、より少ない維持、等特徴付けられる。それに機能の作成を用いる明白な隔離のギャップ、埋まっているスイッチ、電気ばねのアクチュエーターおよびリモート・コントロール機能がある。
1.1技術的な変数
ltem | 単位 | 基準値 | |
評価される電圧 | kV | 40.5 | |
評価される頻度 | Hz | 50 | |
ヒューズの評価される最高の流れ | 63 | ||
絶縁材のレベル | 1minパワー頻度抵抗電圧 | kV | ギャップに掃除機をかけなさい、棒に地面補極しなさい:95;ギャップの隔離:110 |
電光衝動抵抗電圧 | kV | ギャップに掃除機をかけなさい、棒に地面補極しなさい:185;ギャップの隔離:215 | |
評価されるピーク抵抗の流れ | ka | 50 | |
4sは短時間の抵抗の流れを評価した | ka | 20 | |
活動的な負荷の評価される破損の流れ | 1250 | ||
評価されるクローズド・ループ破損の流れ | 1250 | ||
充満の間のケーブルの評価される破損の流れ | 21 | ||
現在の評価される短絡の破損 | ka | 31.5 | |
評価される移動流れ | 1200 | ||
ヒューズ モデル | XRNT3A-40.5/Δ-31.5 | ||
ヒューズの罷業者の出力エネルギー | J | 2-5 | |
作る現在に評価される短絡 | ka | 80 (期待されたピーク値) | |
埋まっているスイッチの評価されるピーク抵抗の流れ | ka | 50 | |
4sは埋まっているスイッチの短時間の抵抗の流れを評価した | ka | 20 | |
補助回路の評価される電圧(DCかAC) | V | 220;110 | |
機械生命 | 周期 | 10000 |
1.2真空の負荷スイッチの技術的な変数
項目 | 単位 | 基準値 |
接触のギャップ | mm | 17±1 |
接触のばねの圧縮旅行 | mm | 4±1 |
平均作成速度 | m/s | 0.6±0.2 |
平均破損の速度(ギャップ:6mm) | m/s | 1.5±0.2 |
時間の破損 | 氏 | ≤60 |
3段階の接触の非同期的な作成/破損 | 氏 | ≤2 |
接触の作成の時間を跳ねなさい | 氏 | ≤3 |
生きている部品と段階に地面の間隔間の間隔 | mm | ≥300 |
上部および下のブラケット間の回路の抵抗 | μΩ | ≤80 |
プロダクト標準 |
1. GB 16926 - 1997の高圧交流負荷スイッチ ヒューズの組合せ 2. IEC 60420の高圧alteratingcurrent負荷スイッチ ヒューズの組合せ |
包囲された状態 |
1. 高度:1000M以下。 2. 周囲温度:-40℃-+40℃. 3. 空気の相対湿度:monthly≤90%、daily≤95%。 |
