起源の場所: | ニンポー、中国 |
ブランド名: | Suntech |
証明: | ISO and CE |
モデル番号: | 660mm X100mm |
最小注文数量: | 1pcs |
---|---|
価格: | Get newest price |
パッケージの詳細: | 輸出された木の箱か容器 |
受渡し時間: | 支払の後の7-10日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン、MoneyGram |
供給の能力: | 1 か月あたりの 2000 セット |
説明: | ストリングプーリーブロック | シーブの直径: | 660mm |
---|---|---|---|
シーブの内側の直径: | 560mm | 導体径: | 最高の30mm |
容量: | 20kn~60kn | 商品名: | 送電線ストリングブロック |
ハイライト: | 660mmのナイロンSheaveの滑車ブロック,400KV送電線Sheaveの滑車ブロック,ブロックをひもでつなぐ400KV送電線 |

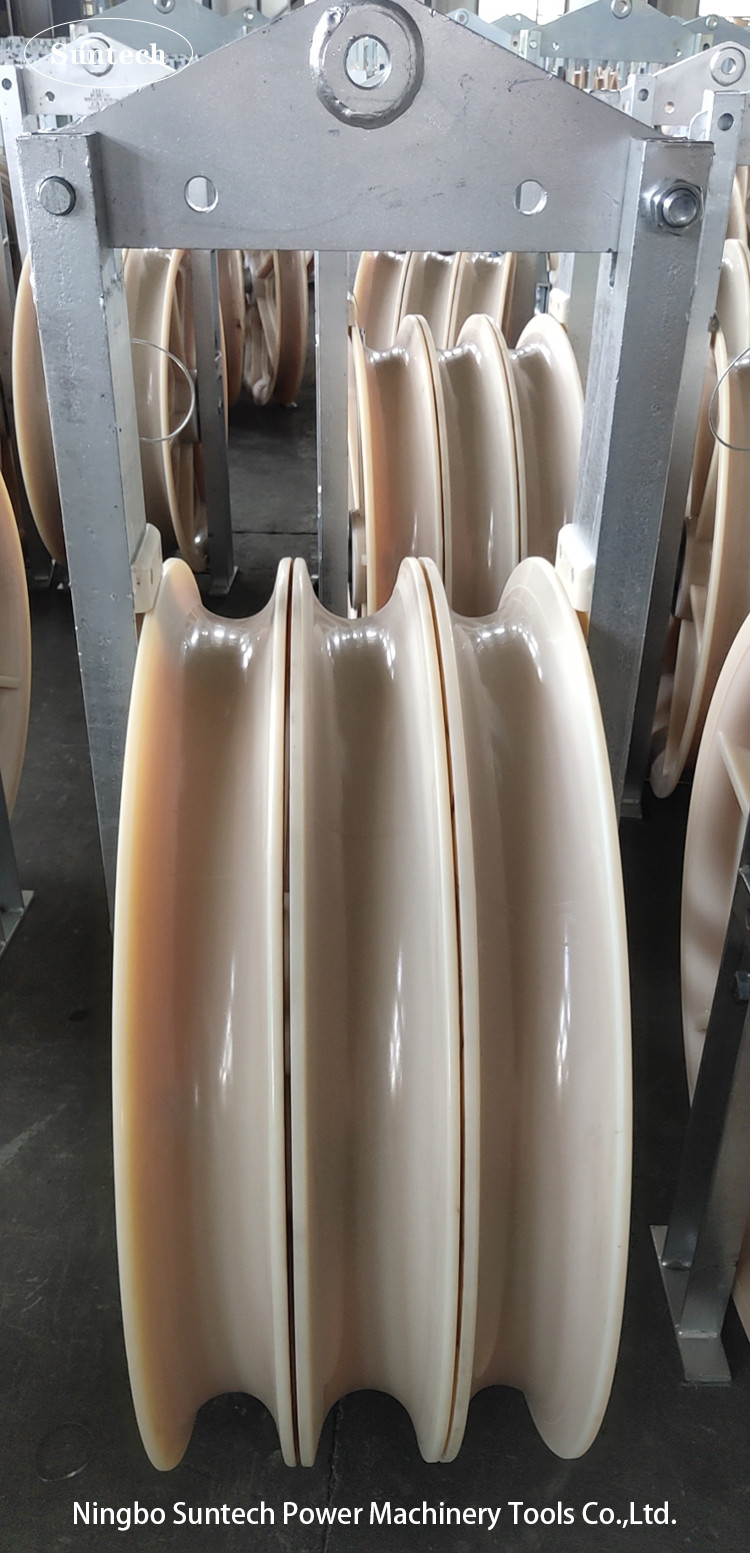

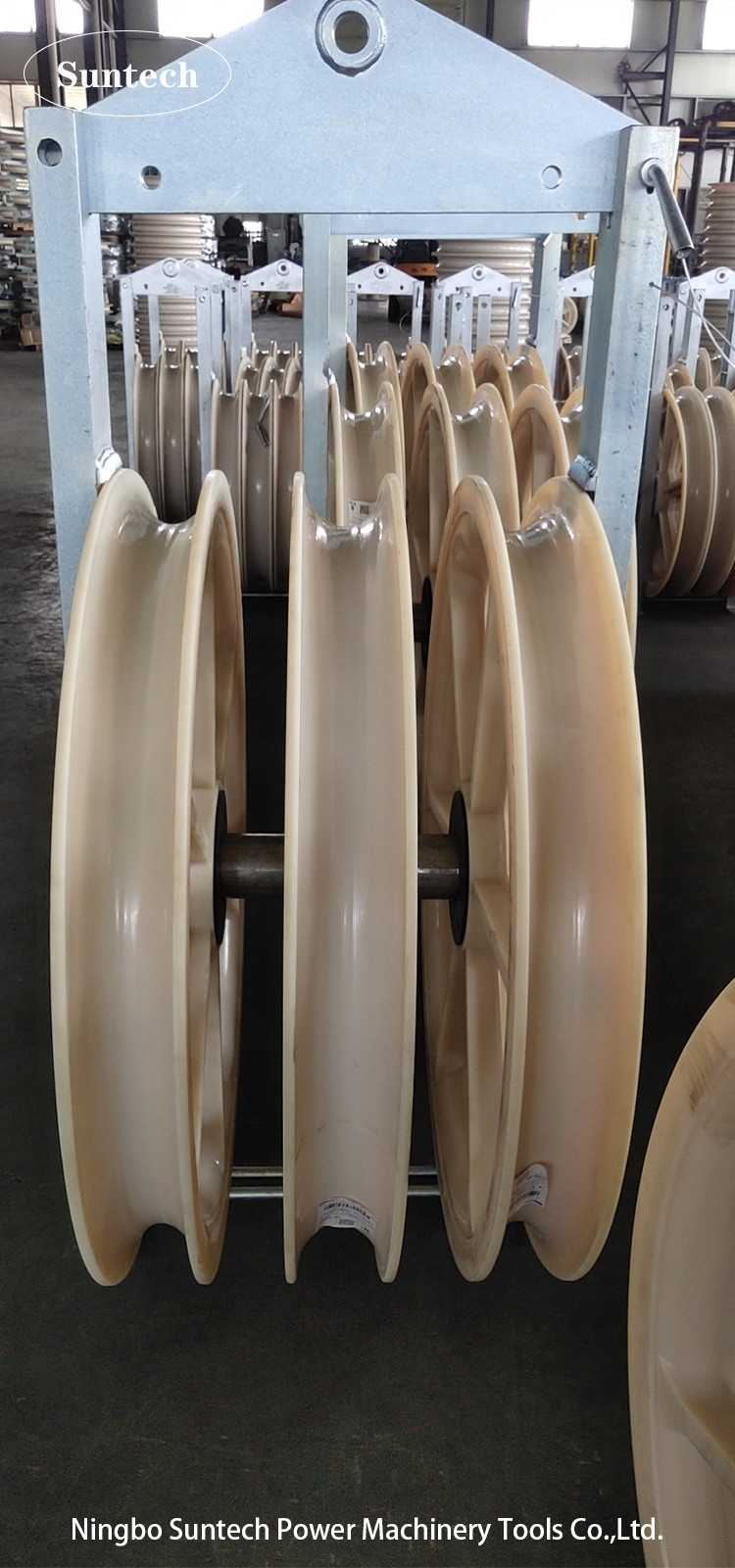

660 MmのナイロンSheaveの滑車ブロックをひもでつなぐ400 Kvの送電線
660MM オーバーヘッド コンダクター ストリング ブロックは、架空送電線コンダクターまたは OPGW ストリングに使用されます。
シーブは、ネオプレンまたは高強度 MC ナイロンで裏打ちされたアルミニウム合金で作られています。
ブロックをひもでつなぐ660MM頭上式の送電線のコンダクター
商品番号。 | モデル |
ACSR サイズ範囲 (mm²) |
作業負荷 (KN) |
重量 (kg) | シーブの材質 |
10121 | SHD660 | 400~500 | 20 | 30 | アルミニウム合金 |
10124 | SHDN660 | 400~500 | 20 | 24 | MCナイロン |
10122 | SHS660 | 400~500 | 40 | 106 |
中央鋼またはナイロンシーブ、サイドシーブ ネオプレンで裏打ちされたアルミニウム |
10125 | SHSLN660 | 400~500 | 40 | 92 | |
10127 | SHSQN660 | 400~500 | 40 | 76 | MCナイロン |
10123 | SHW660 | 400~500 | 60 | 150 | ネオプレンで裏打ちされたアルミニウム合金 |
10126 | SHWLN660 | 400~500 | 60 | 120 | |
10128 | SHWQN660 | 400~500 | 60 | 110 | MCナイロン |
10129 | SHQZ660 | 400~500 | 80 | 260 |
中心の鋼鉄、コンダクター シーブのナイロンまたは アルミニウム合金 |
10130 | SHQ660A | 400~500 | 80 |
190 |
適用: それは接線構造の単一、2 つまたは 3 つ、4 つのより線のアルミニウムおよび ACSR のコンダクターをひもでつなぐのに適しています。
コンプレッション スリーブ、スイベル コネクタ、プル ロープ コネクタは、溝を通過できます。
シーブはアルミニウム合金または高強度ナイロン製です。
サイズ 508X75 mm のアルミニウム合金シーブは、ネオプレンで裏打ちできます。
ノート:
1. フック金具、丸目金具、クレビス金具はオプションとなりますので、ご注文時にご指定ください。カスタマイズされたブロックは、リクエストに応じて提供できます。
型式のデータは、シーブ外径×シーブ幅(mm)を意味します。
2. すべての滑車はボール ベアリングに取り付けられています。ブロックのフレームは亜鉛メッキ鋼で作られています。
ブロックをひもでつなぐ架空送電線の大口径
商品番号。 | モデル | シーブ数 |
定格荷重 (KN) |
溝径/ 導体サイズ |
重量 (kg) | 素材 |
外径/ 幅 シーブの |
10101 | SHD-508x75 | 1 | 20 |
Φ408mm / ACSR400mm² |
22.5 | アルミニウム |
Φ508mm / 75mm
|
10102 | SHS-508x75 | 3 | 40 | 86 | 中央シーブ鋼 | ||
10103 | SHW-508x75 | 5 | 60 | 108 | |||
10104 | SHDN-508x75 | 1 | 20 | 18.5 | ナイロン | ||
10105 | SHSLN-508x75 | 3 | 40 | 51.5 | 中央シーブ ナイロン | ||
10106 | SHWLN-508x75 | 5 | 60 | 91.5 | |||
10107 | SHSQN-508x75 | 3 | 40 | 60 | ナイロン | ||
10108 | SHWQN-508x75 | 5 | 60 | 75 | |||
10121 | SHD-660x100 | 1 | 20 |
Φ560mm / ACSR400 - 500mm² |
30 | アルミニウム |
Φ830mm / 110mm
|
10122 | SHS-660x100 | 3 | 40 | 106 | 中央シーブ鋼 | ||
10123 | SHW-660x100 | 5 | 60 | 136 | |||
10124 | SHDN-660x100 | 1 | 20 | 20 | ナイロン | ||
10125 | SHSN-660x100 | 3 | 40 | 92 | 中央シーブ ナイロン | ||
10126 | SHWN-660x100 | 5 | 60 | 120 | |||
10127 | SHSQN-660x100 | 3 | 40 | 85 | ナイロン | ||
10128 | SHWQN-660x100 | 5 | 60 | 100 | |||
10141 | SHDN-822x110 | 1 | 30 |
Φ710mm / ACSR500 - 630mm² |
25 | ナイロン |
Φ916mm / 110mm
|
10142 | SHSQN-822x110 | 3 | 60 | 130 | 中央シーブ ナイロン | ||
10143 | SHWQN-822x110 | 5 | 90 | 180 | |||
10144 | SHSQN-822x110 | 3 | 60 | 100 | ナイロン | ||
10145 | SHWQN-822x110 | 5 | 90 | 130 | |||
10151 | SHDN-916x110 | 1 | 50 |
Φ800mm / ACSR720 - 800mm² |
45 | ナイロン | |
10152 | SHSQN-916x110 | 3 | 80 | 140 | |||
10153 | SHWQN-916x110 | 5 | 150 | 235 |
用途: タンジェント構造で撚りアルミニウムおよび ACSR 導体をストリングするのに適しています。圧縮スリーブ、スイベル コネクタ、
ロープコネクタを引っ張ると溝を通過できます。シーブはアルミニウム合金または高強度ナイロン製です。508mmのビッグサイズは、
660mm のアルミニウム合金シーブは、ネオプレンで裏打ちできます。ビッグサイズは660mm、822mm、916mm、
1040mm のナイロンシーブはネオプレンで裏打ちできます。
